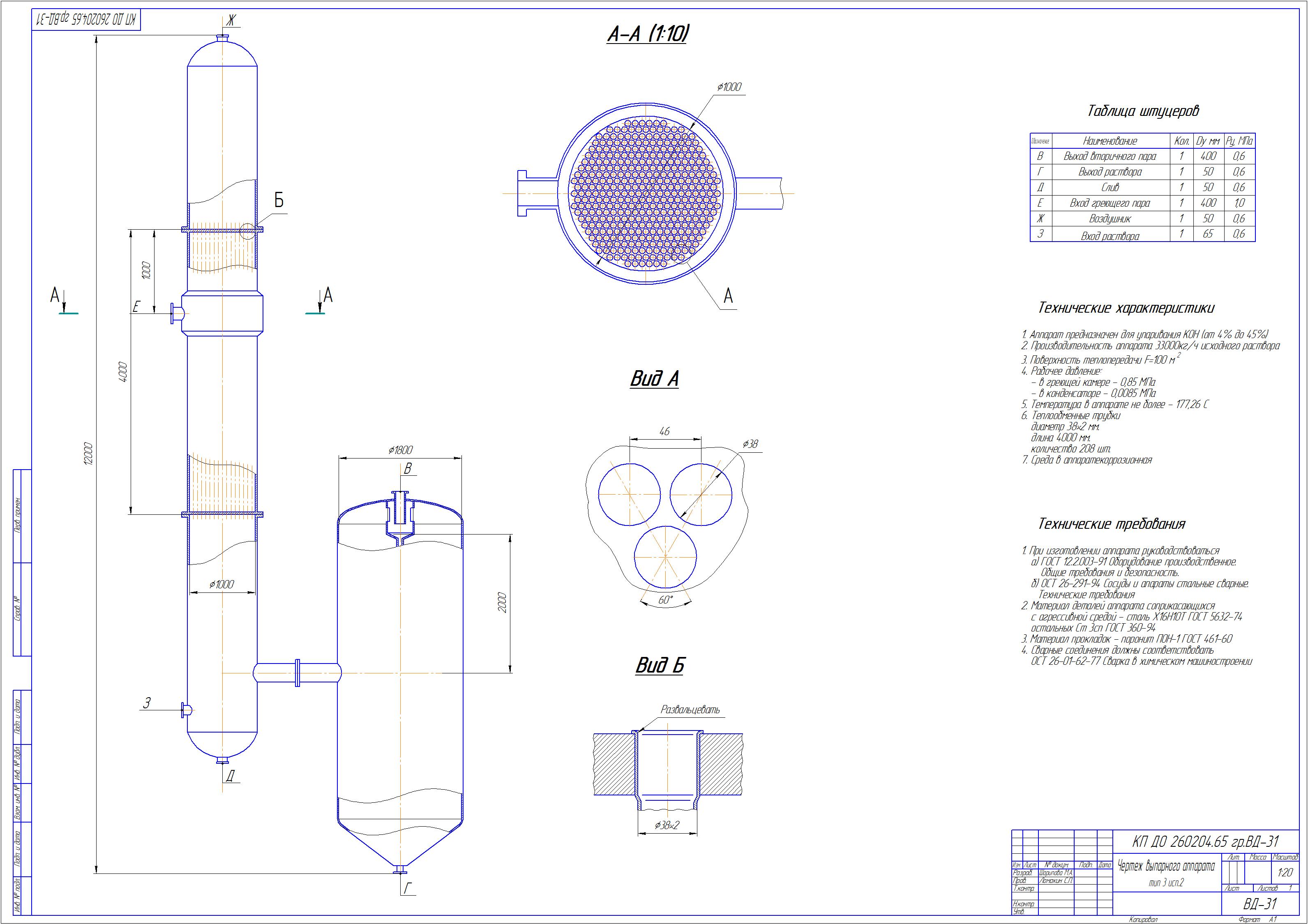

Номинальная поверхность теплообмена 160 м2, высота труб 4000 мм, диаметр труб 38*2 мм, диаметр греющей камеры 1200 мм, диаметр сепаратора 2400мм, общая высота аппарата 12500мм ,тип 3 и исполнение 2

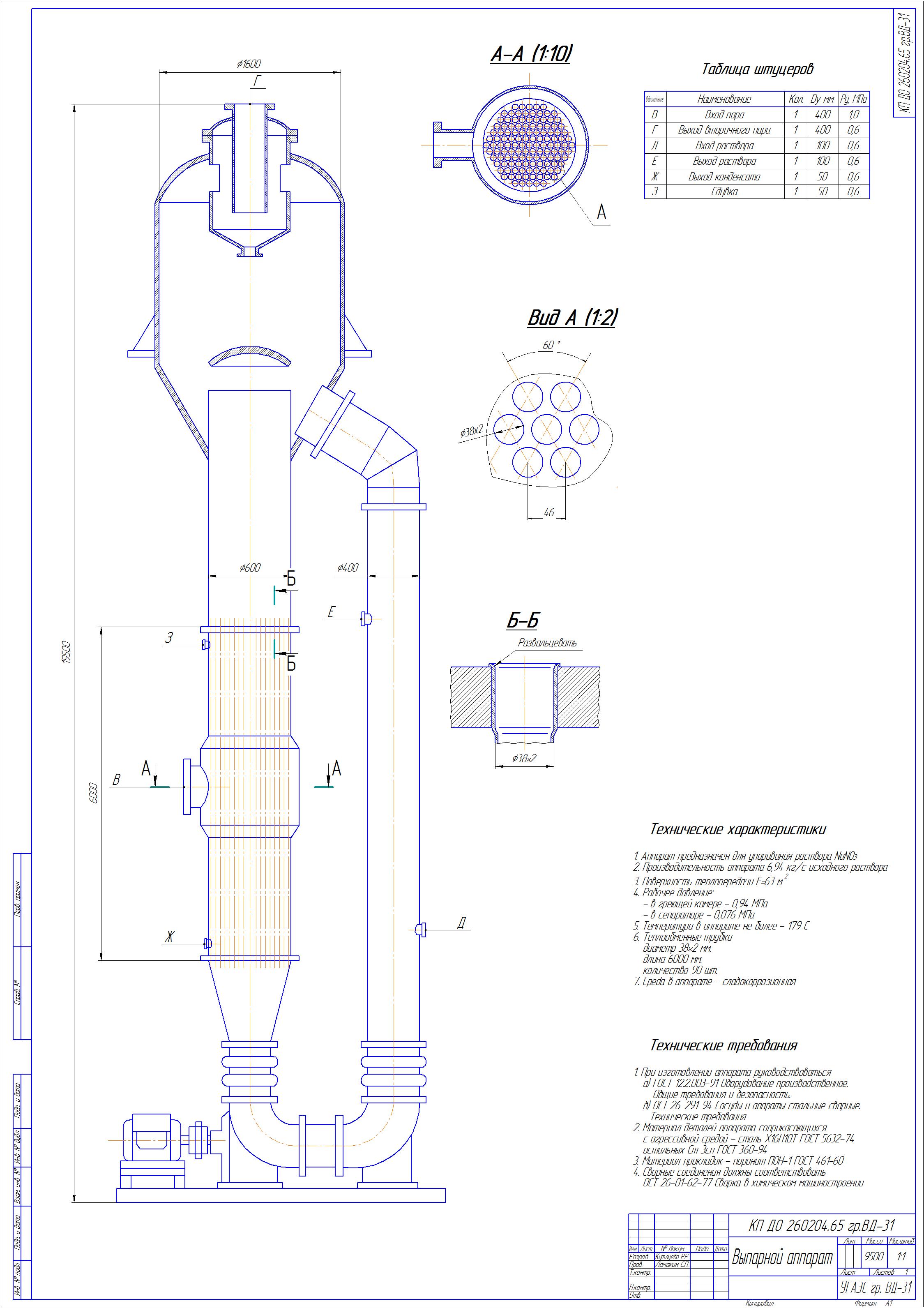

Номинальная поверхность теплообмена=63 м2; диаметр труб=38x2мм; высота труб H= 6000мм; диаметр греющей камеры dк= 600мм; диаметр сепаратора dс=1600мм; диаметр циркуляционной трубы= 400мм; общая высота аппарата 19500мм; масса аппарата= 9500кг. тип-2 исполнение-2.
Номинальная поверхность теплообмена 100 м2, высота труб 4000 мм, диаметр труб 38*2 мм, диаметр греющей камеры 1000 мм, диаметр сепаратора 1800мм, общая высота аппарата 12000мм. выпарной аппарат тип 3 исполнение 2

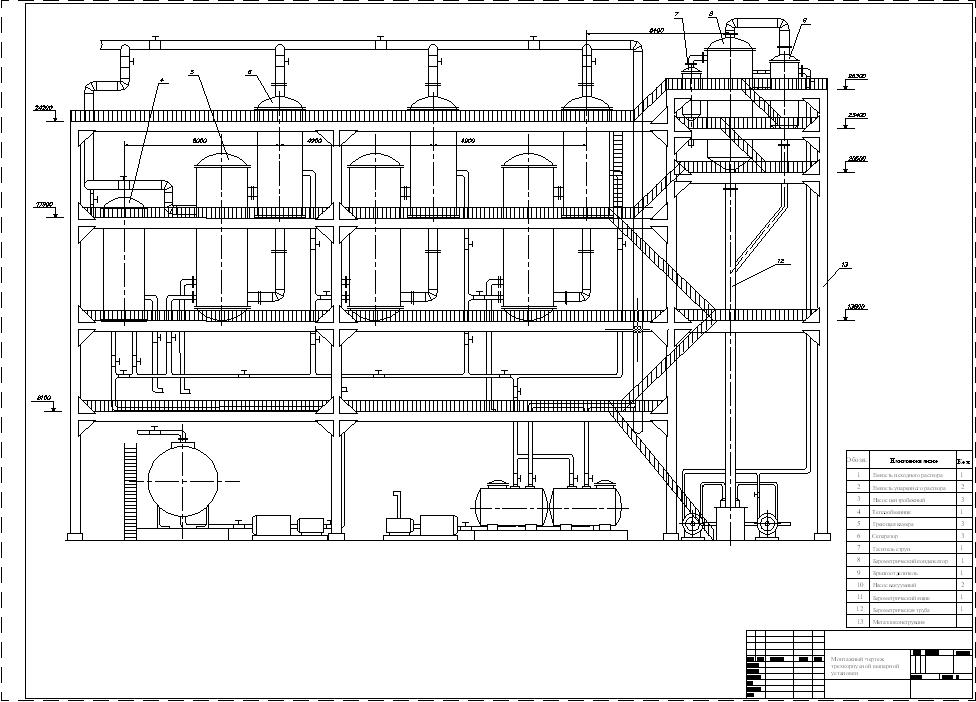

Чертеж монтажной схемы выпарного аппарата
<div><img src="//mc.yandex.ru/watch/22475005" style="position:absolute; left:-9999px;" alt="" /></div>

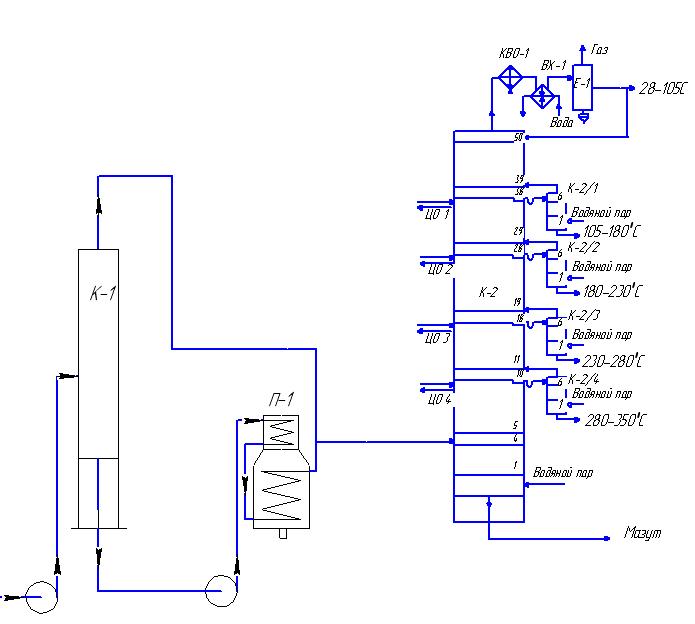

Скачать чертеж технологической схемы АТ (атмосферной трубчатки)
Упрощенный чертеж схемы АТ
Выполнен: Компас
Формат А4

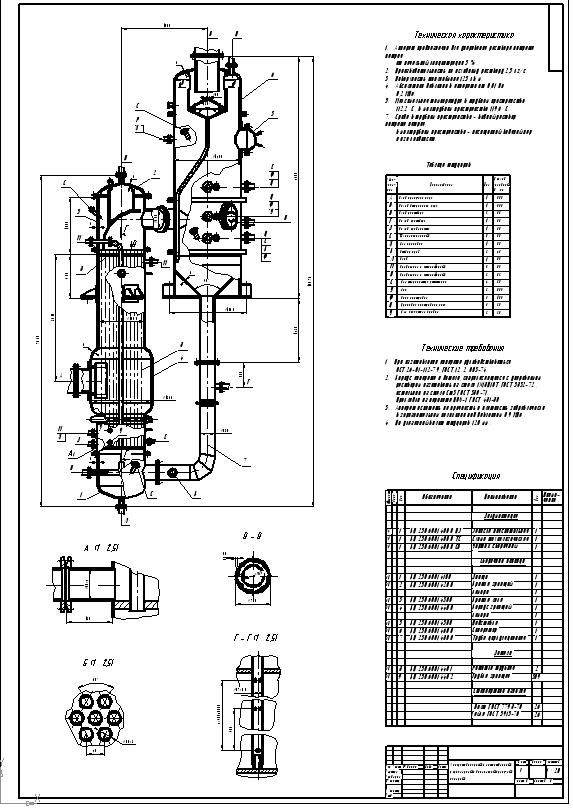

Скачать чертеж выпарного аппарата с естественной циркуляцией и вынесенной греющей камеры вы можете бесплатно!
Выполнен компас
Тип 1 исполнение 2
Диаметр сепаратора : 1400 мм
Диаметр греющей камеры : 1000 мм
Поверхность теплообмена 125 м2
Выполнен: Компас
Формат: А4

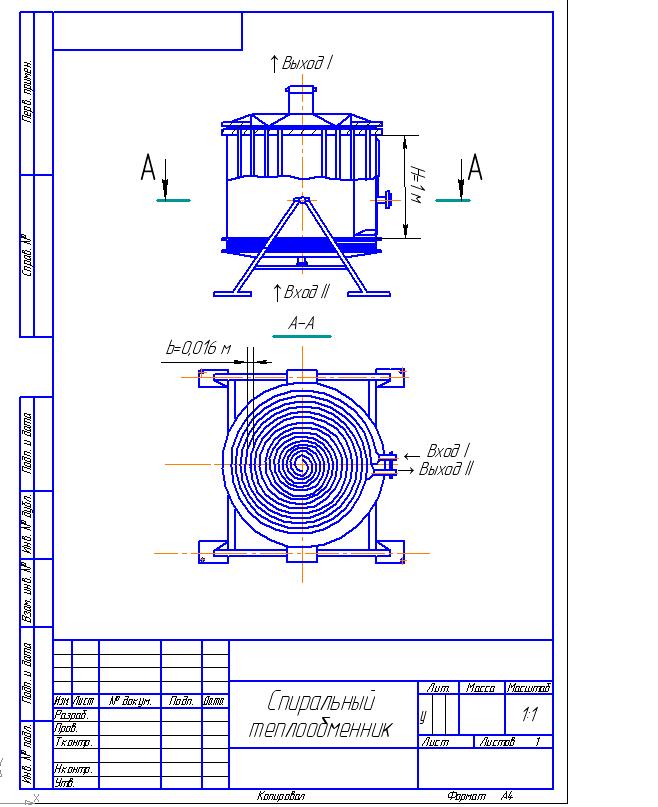

Чертеж спирального теплообменника
Высота 1000 мм = 1 метр

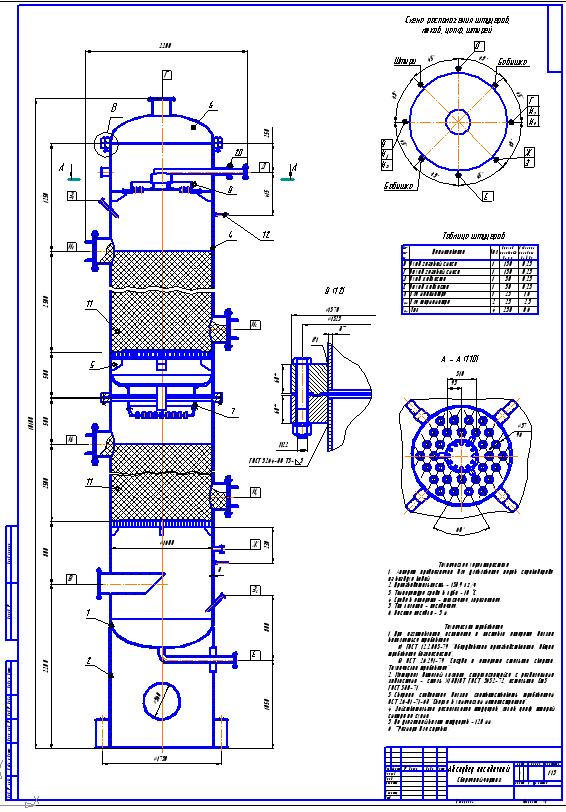

Сборочный чертеж насадочного абсорбера. Вы можете скачать бесплатно!
Выполнено: Компас
Диаметр: 1600 мм = 1,6м
Высота насадки 5000 мм = 5 м
Материал : Х18Н10Т
Аппарат для улавливания паров сероводорода из воздуха водой
Выполнен разрез распределительного устройства
Вынесено место соединения крышки колонны и корпуса
