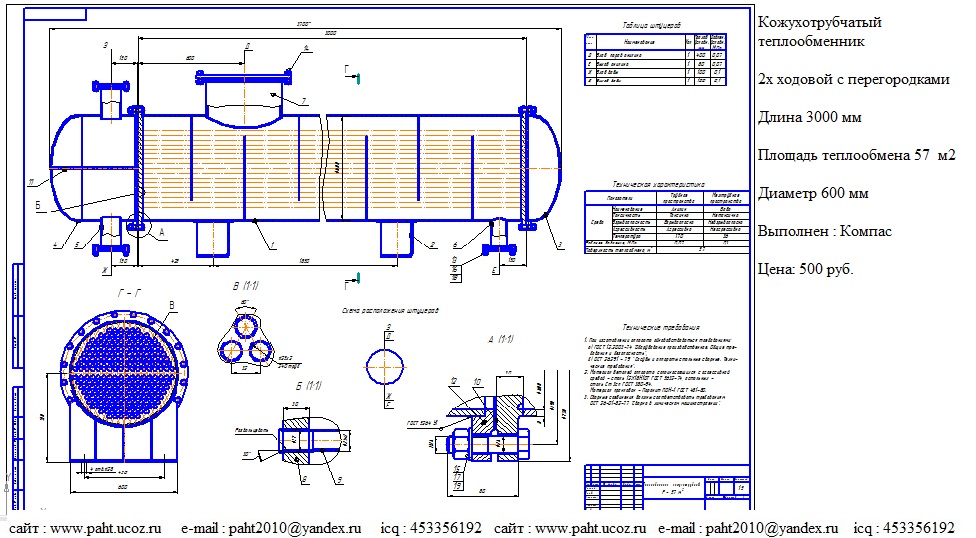

Готовый чертеж кожухотрубчатого теплообменника , двух ходовой с перегородками, длина труб 3000 мм , площадь теплообмена 57 м2 ,диаметр кожухотручатого теплообменного аппарата 600 мм , чертеж выполнен с требованиями ЕСКД ,сделан в программе Компас.
_______________________________________________________________________________________
Кожухотрубчатый теплообменник с плавающей головкой , длина труб 9000 мм, площадь теплообмена 364 м2 , выполнен в программе Microsoft Visio
_____________________________________________________________________________________________

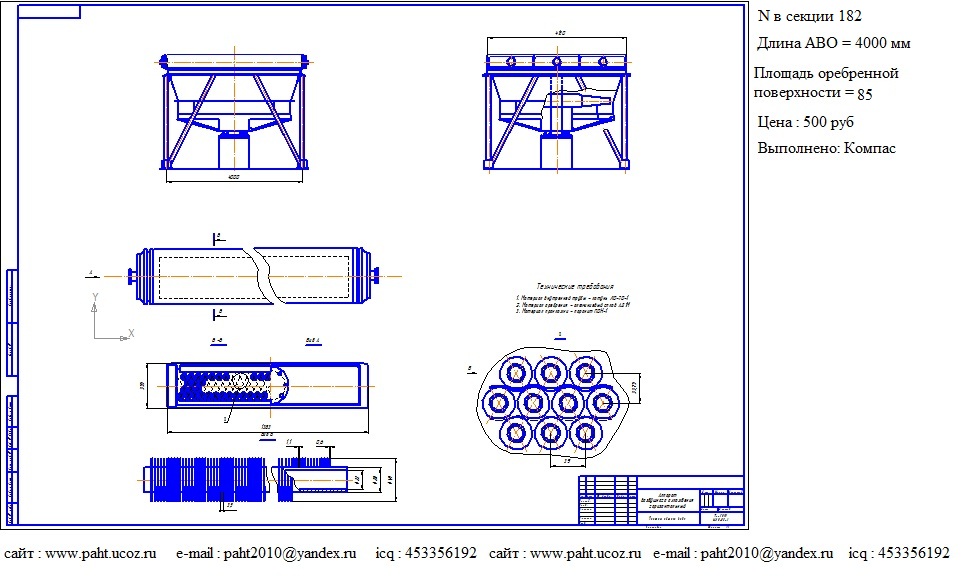

Чертеж аппарата воздушного охлаждения площадью оребренной поверхностью 85 м2 ,длина аппарата 4000мм , чертеж выполнен в программе Компас оформлен по ГОСТу
_____________________________________________________________________________________________

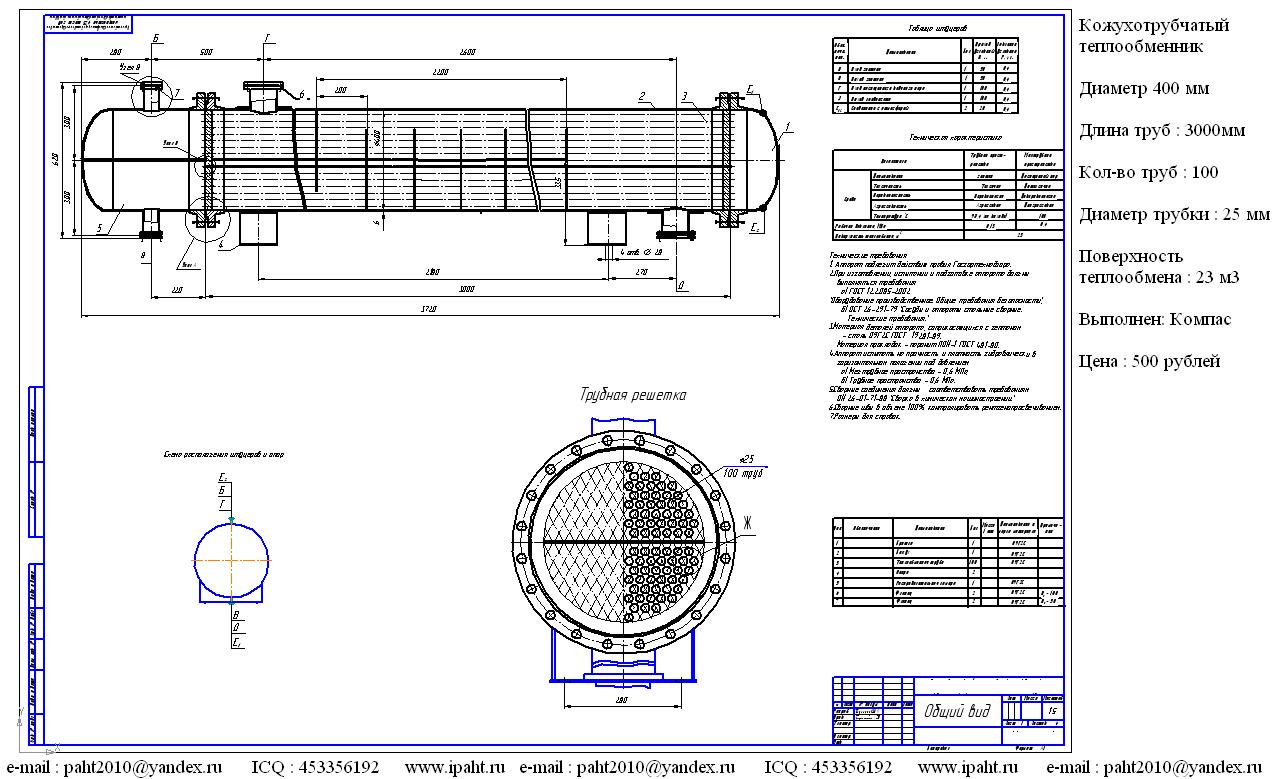

Чертеж кожухотрубчатого теплообменника диаметром 400 мм , площадь теплообмена 23 м3, количество труб 100 диаметром 25 мм, длина труб 3000 мм.
_______________________________________________________________

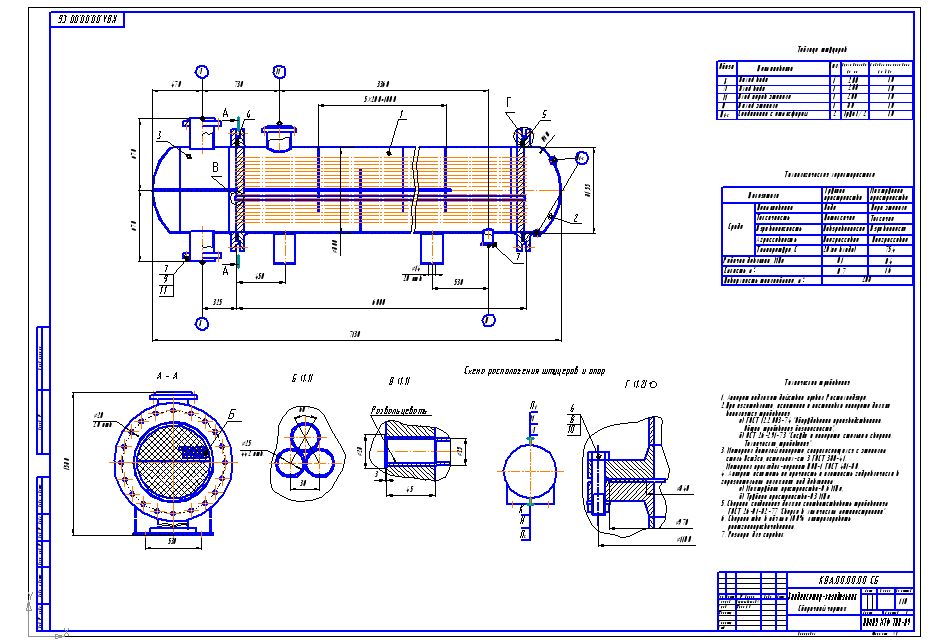

Чертеж теплообменника,Конденсатор диаметром 800мм , площадь теплообмена 173 м2 , 690 труб диаметром 25 мм, длина труб 4000 мм выполнен в компасе в соответствии с рекомендациями Дытнерского.
_____________________________________________________________________________________
Специально для ПНИПУ !Чертеж двуходового теплообменника. Конденсатор холодильник диаметром 800 мм. оформлен с требованиями преподавателя (Р.О.),длина труб 6000мм , чертеж выполнен в компасе, поверхность теплообмена 208 м2.
