Готовый чертеж ректификационной колонны выполненный в Компас , диаметр колонны 1000 мм , тип тарелок клапанные

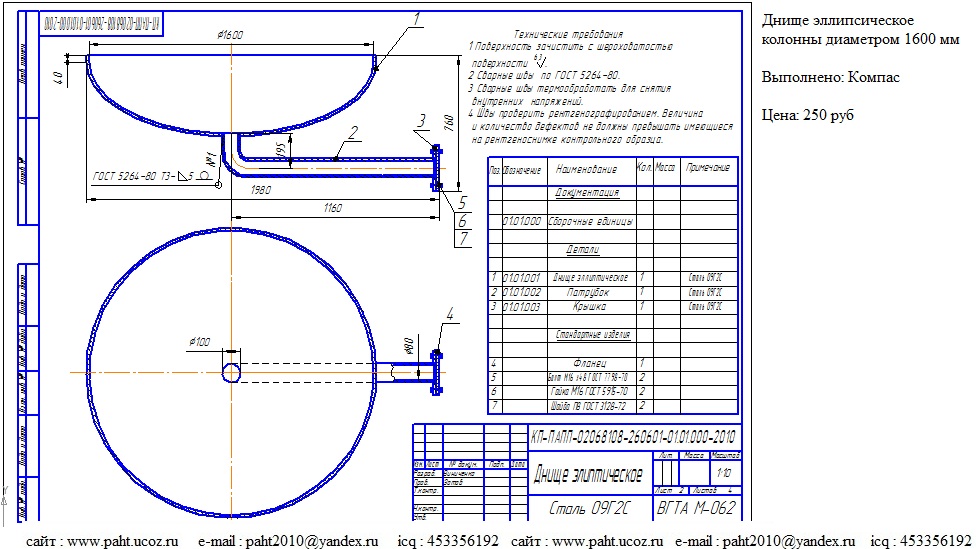

Элипсическое днище колонны диаметром 1600 мм в программе Компас.
_________________________________________________________________________________________________________________________________

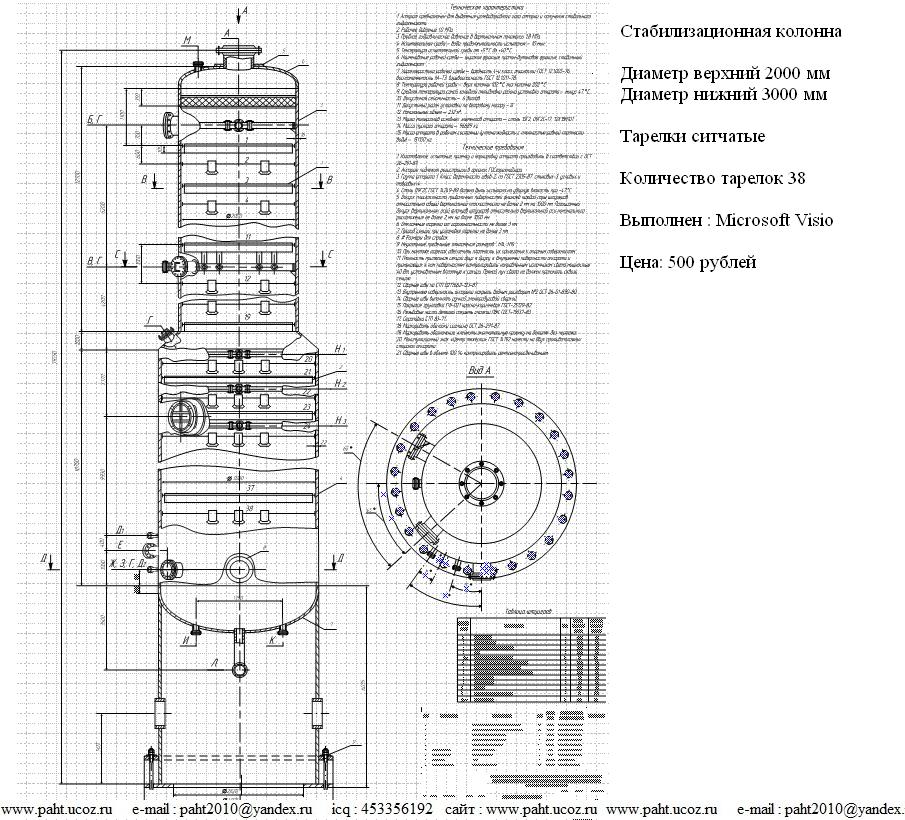

Чертеж стабилизационной колонны выполнен в Microsoft Visio , верхний диаметр колонны 2000 мм, нижний диаметр колонны 3000 мм, ректификационная колонна с ситчатыми тарелками.
_________________________________________________________________________________________________________________________________
Ректификационная колонна диаметром 5000 мм , тарелки клапанные, выполнен в Микрософт Визио. Чертеж колонны выполнен со всеми требованиями ГОСТа
_________________________________________________________________________________________________________________________________
_______________________________________________________________________________________

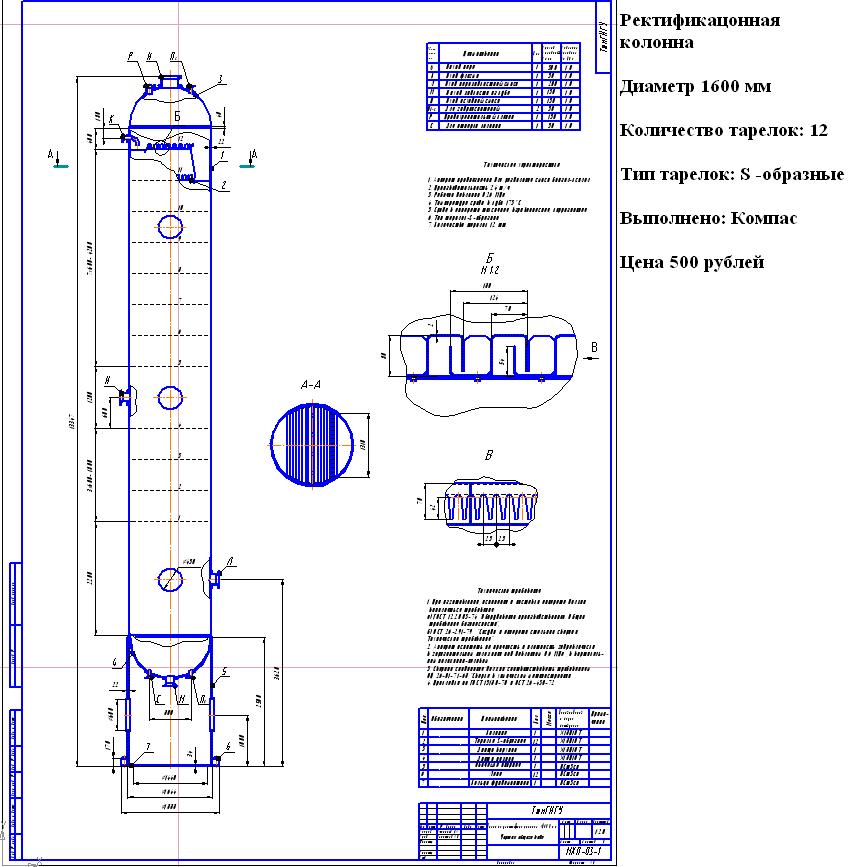

Ректификационная колонна диаметром 1600 мм , тарелки s-образные, выполнен в Компасе. Чертеж колонны выполнен со всеми требованиями ГОСТа
Скачать чертеж колонны диаметром 1,6м содержащей 12 тарелок вы можете у нас на сайте.

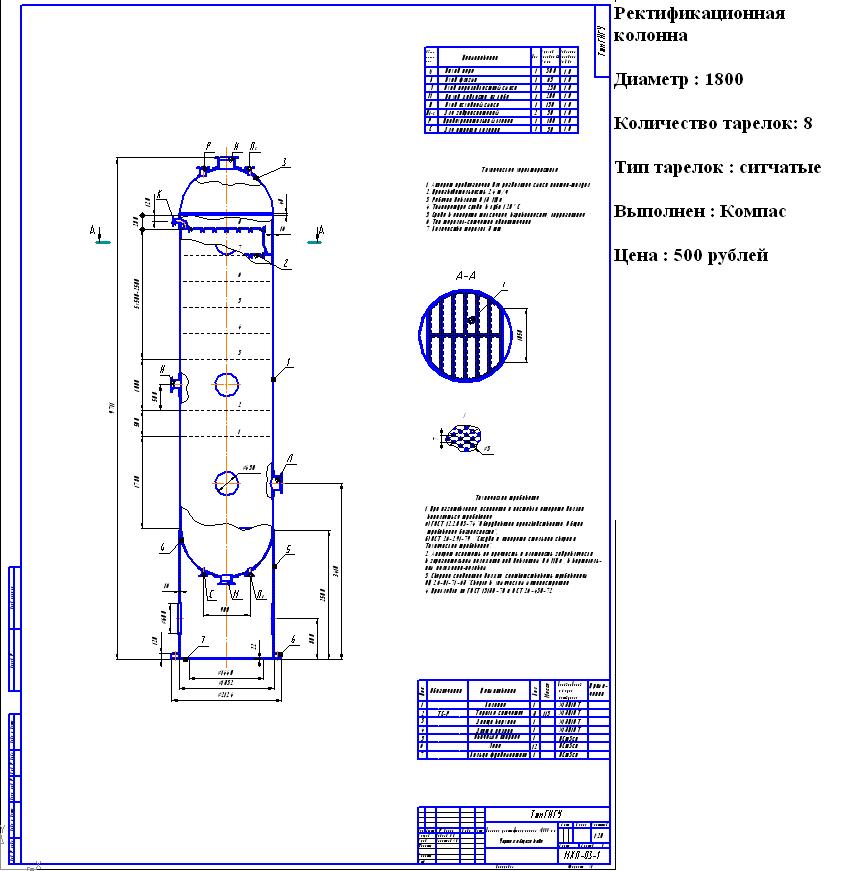

Чертеж ректификационной колонны диаметром 1800 мм , тарелки ситчатые, выполнен в компасе. Чертеж колонны выполнен со всеми требованиями ГОСТа. Размеры соответствуют масштабу.
_______________________________________________________________________________________________________

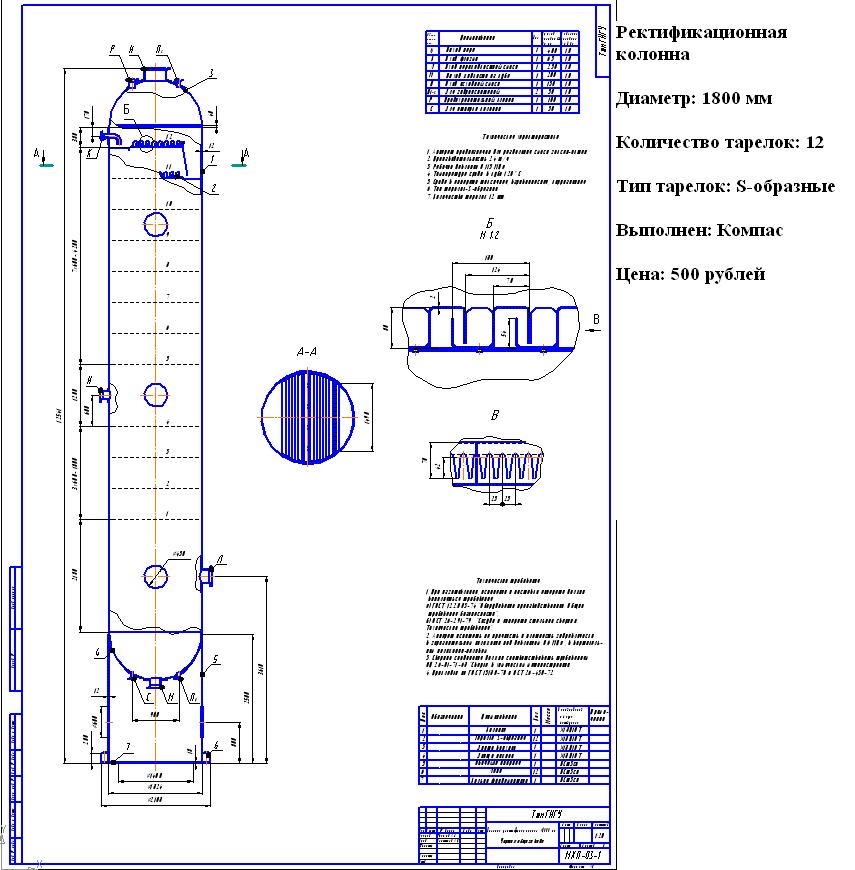

Скачать чертеж по ПАХТ, ректификационной колонны диаметром 1800 мм ,тарелок 12, тарелки s-образные, выполнен в компасе. Чертеж колонны выполнен со всеми требованиями ГОСТа. Размеры соответствуют масштабу.
_______________________________________________________________________________________________________

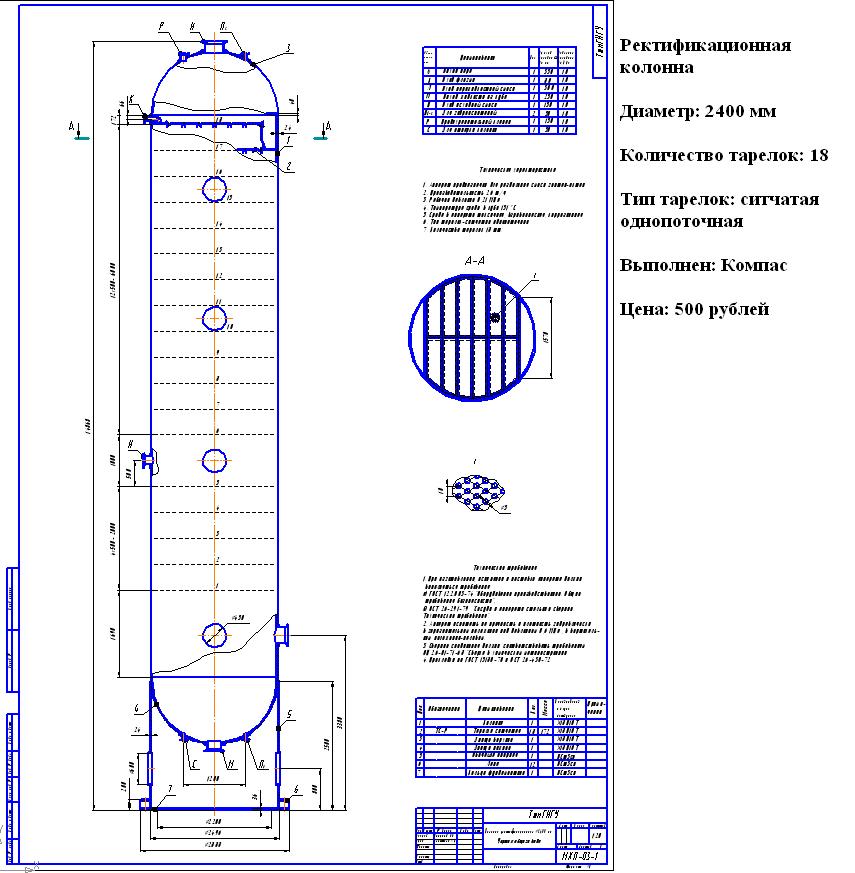

Скачать чертеж по ПАХТ, ректификационной колонны диаметром 2400 мм ,тарелок 18, тарелки ситчатые, выполнен в компасе. Чертеж колонны выполнен со всеми требованиями ГОСТа. Размеры соответствуют масштабу.

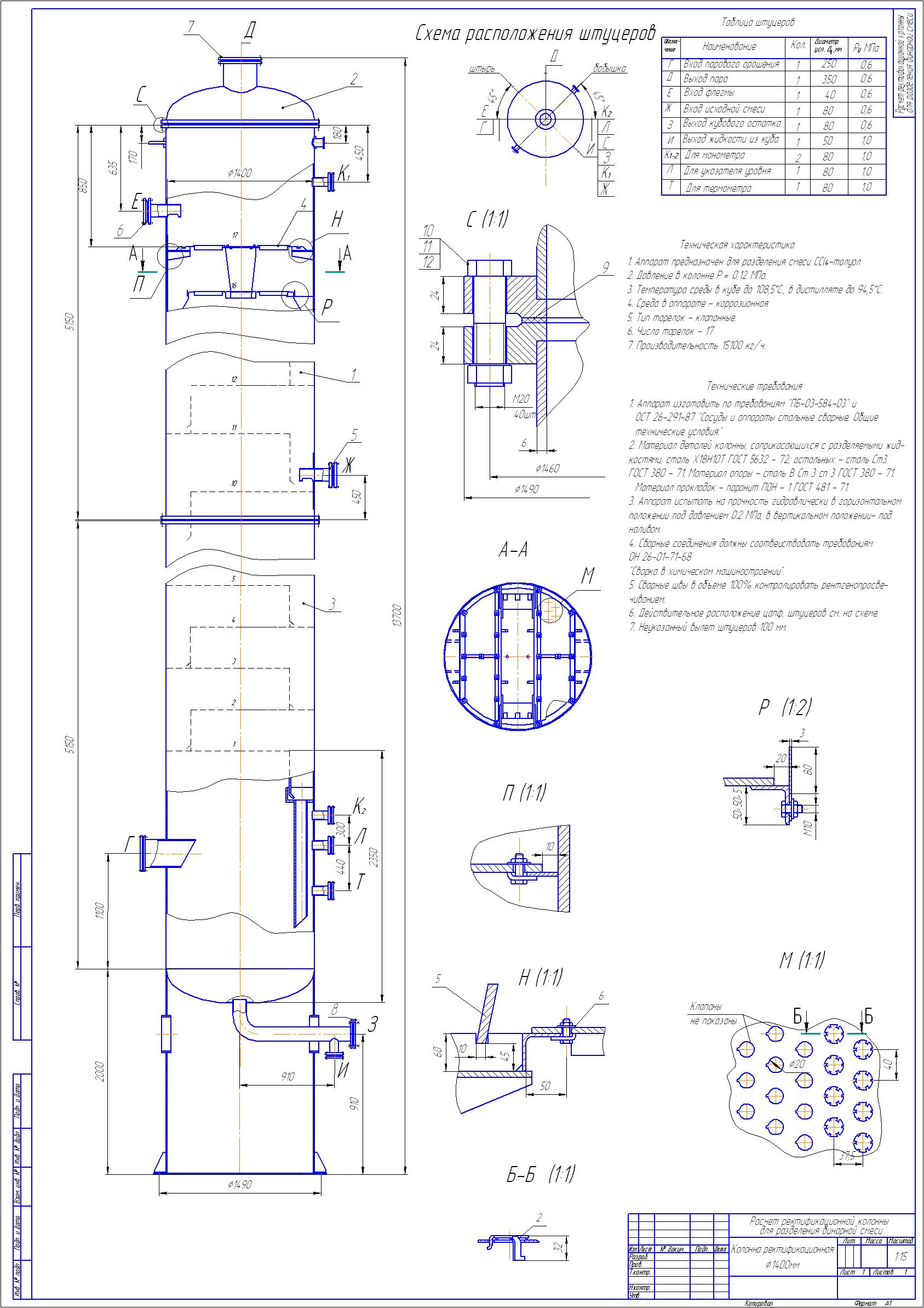

Скачать чертеж по ПАХТ, ректификационной колонны диаметром 1400 мм ,тарелок 17, тарелки клапанные, выполнен в компасе. Чертеж колонны выполнен со всеми требованиями ГОСТа. Размеры соответствуют масштабу.
_______________________________________________________________________________________________________
